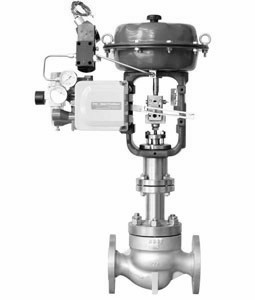

HTSW氣動薄膜波紋管密封單座調節閥

　　HTSW氣動薄膜波紋管密封單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。上閥蓋采用波紋管密封結構，適用于極毒、易燃易爆易揮發和稀有貴重金屬介質的調節。另外該閥也可用在真空的場合。
       調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

HTSW氣動薄膜波紋管密封單座調節閥閥體
型式：直通單座鑄造球型閥
公稱通徑：40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、20、30、40K PN1.6、4.0、6.4MPa
使用壓力：1MPa，2MPa，3.5MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201、ANSI B16.5、GB/T9112～9124-2000等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上閥蓋：-45～-17℃、-17～+230℃、+230℃～+350℃

注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式：螺栓壓緊式
    填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

HTSW氣動薄膜波紋管密封單座調節閥閥內組件
閥芯型式：?jiǎn)巫�柱塞型閥芯
流量特性：高容量流量特性
金屬閥座：等百分比特性（%）和線性特性（L）
軟閥座：等百分比特性（%）和線性特性（L）
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等
波紋管材料 1Cr18Ni9 00Cr17Ni14Mo2

HTSW氣動薄膜波紋管密封單座調節閥執行機構
型式： LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240KPa（LHA、LVA5型），190～350、190～400KPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作：用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等。

HTSW氣動薄膜波紋管密封單座調節閥性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
        軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回    差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%

注：采用標準的V型聚四氟乙烯填料
可調范圍： 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

Cv值和行程
I.高容量閥芯

公稱通徑	40	50	65	80	100	150	200
閥座直徑	40	50	65	80	100	150	200
額定Cv值	30	50	85	125	200	420	700
額定行程	25		38			50	75

II.高精度流量特性閥芯

公稱通徑	40			50			65			80			100			150			200
閥座直徑	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
額定Cv值	10	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
額定行程	25						38									50			75

CV3000-HTSW氣動薄膜波紋管密封單座調節閥允許壓差

Ⅰ.金屬閥座
A.閥配用LHA或LVA執行機構 100KPa

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				閥座直徑
				25	32	40	50	65	80	100	125	150	200
LHA2D	1.4	0.2～1.0	有或無	3.1	1.9	1.4	0.8	0.5	0.35	0.25	-	-	-
	1.6	0.2～1.0	有	16	9.5	6.5	3.9	2.5	1.7	1.0	-	-	-
	4.0	0.8～2.4	有	20	20	20	11	7.5	5.5	3.0	-	-	-
				47	29	20
LHA3D	1.4	0.2～1.0	有或無	5.6	3.4	2.4	1.4	0.8	0.6	0.35	0.2	0.15	-
	1.6	0.2～1.0	有	20	17.1	12.1	7	4.4	3.1	1.75	1.1	0.7	-
				28
	4.0	0.8～2.4	有	20	20	20	20	13.2	9.8	5.2	3.3	2.05	-
				50	50	36	21
LHA4D	1.4	0.2～1.0	有或無	-	-	4.1	2.4	1.5	1.1	0.6	0.35	0.25	0.15
	1.6	0.2～1.0	有	-	-	20	12	7.5	5.3	3.0	2.0	0.2	0.75
	4.0	0.8～2.4	有	-	-	20	20	20	16.1	9.1	5.8	3.5	2.25
						50	36	22.5
LVA5D	1.4	0.2～1.0	有或無	-	-	-	-	2.1	1.5	0.8	0.55	0.3	0.2
	1.6	0.2～1.0	有					10.4	7.3	4.1	2.6	1.6	1.05

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				閥座直徑
				25	32	40	50	65	80	100	125	150	200
LHA2R	1.4	0.2～1.0	有或無	3.1	1.9	1.3	0.8	0.5	0.35	0.25	-	-	-
	2.8	0.8～2.4	有	20	13.5	7.0	5.5	3.5	2.4	1.4	-	-	-
				22
LHA3R	1.4	0.2～1.0	有或無	5.6	3.4	2.4	1.4	0.8	0.6	0.35	0.2	0.15	-
	2.8	0.8～2.4	有	20	20	17	9.8	6.1	4.4	2.4	1.5	0.95	-
				39	23.5
LHA4R	1.4	0.2～1.0	有或無	-	-	4.2	2.4	1.5	1.1	0.6	0.35	0.25	0.15
	2.8	0.8～2.4	有	-	-	20	16.5	10.7	7.5	4.2	2.7	1.6	1.1
						29
LVA5R	1.4	0.2～1.0	有或無	-	-	-	-	2.1	1.5	0.85	0.55	0.3	0.2
	2.8	0.8～2.4	有	-	-	-	-	14.6	10.3	5.8	3.7	2.3	1.5
LVA6R	4(1*)	1.9～3.5	有	-	-	-	-	20	20	12.1	-	-	-
								30	21.5
	1.6	0.2～1.0	有	-	-	-	-	-	-	12.1	7.5	4.7	-

注:1、最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
     2、同一格內的上方數字表示閥常開允許壓差，下方數字表示閥全關時的允許壓差。
     3、1*適用于65、80、100mm的閥。
     4、黑線框內數字表示閥配用標準規格執行機構。

II.軟閥座

A.閥配用LHA或LVA執行機構 100KPa

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				閥座直徑
				25	32	40	50	65	80	100	125	150	200
LHA2D	1.4	0.2～1.0	有或無	2.2	1.35	0.95	0.55	0.35	0.25	0.15	-	-	-
	1.6	0.2～1.0	有	11	6.75	4.8	2.75	1.8	1.25	0.7	-	-	-
	4.0	0.8～2.4	有	15	15	14	7.5	5.2	3.7	2.05	-	-	-
LHA3D	1.4	0.2～1.0	有或無	3.9	2.4	1.7	1.0	0.6	0.4	0.25	0.15	0.1	-
	1.6	0.2～1.0	有	15	12	8.5	4.9	3.1	2.15	1.25	0.75	0.45	-
	4.0	0.8～2.4	有	15	15	15	14	9	6.5	3.7	2.35	1.45	-
LHA4D	1.4	0.2～1.0	有或無	-	-	2.9	1.7	1.05	0.75	0.4	0.25	0.15	0.1
	1.6	0.2～1.0	有	-	-	14	8.5	5.3	3.75	2.15	1.35	0.85	0.5
	4.0	0.8～2.4	有	-	-	15	15	15	11	6.35	4.05	2.5	1.55
LVA5D	1.4	0.2～1.0	有或無	-	-	-	-	1.45	1.0	0.55	0.4	0.2	0.15
	1.6	0.2～1.0	有	-	-	-	-	7.3	5.15	2.9	1.85	1.1	0.75

執行機構	供氣壓力	彈簧范圍	定位器	允許壓差
				閥座直徑
				25	32	40	50	65	80	100	125	150	200
LHA2R	1.4	0.2～1.0	有或無	2.2	1.35	0.95	0.55	0.35	0.25	0.15	-	-	-
	2.8	0.8～2.4	有	15	9.5	4.95	3.9	2.4	1.7	1.0	-	-	-
LHA3R	1.4	0.2～1.0	有或無	3.9	2.4	1.7	1.0	0.6	0.4	0.25	0.15	0.1	-
	2.8	0.8～2.4	有	15	15	11.9	6.85	4.3	3.05	1.7	1.05	0.65	-
LHA4R	1.4	0.2～1.0	有或無	-	-	2.9	1.7	1.05	0.75	0.4	0.25	0.15	0.1
	2.8	0.8～2.4	有	-	-	15	11	7.45	5.25	2.95	1.85	1.15	0.7
LVA5R	1.4	0.2～1.0	有或無	-	-	-	-	1.45	1.0	0.55	0.4	0.2	0.15
	2.8	0.8～2.4	有	-	-	-	-	10.2	7.2	4.05	2.55	1.55	1.0
LVA6R	4(1*)	1.9～3.5	有	-	-	-	-	15	15	8.45	-	-	-
	5(2*)	1.9～4.0	有	-	-	-	-	-	-	8.45	5.4	3.85	-

注:1.最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.1*適用于65、80、100mm的閥，2*適用于150mm的閥。
3.黑線框內數字表示閥配用標準規格執行機構。


法蘭距及外形尺寸參見HTS外形尺寸或咨詢公司技術部
