淺析自動裝車系統中氣動二段式（三位式）裝車球閥的應用原理及改進方案
淺析自動裝車系統中氣動二段式（三位式）裝車球閥的應用原理及改進方案
一、引言
定量裝車系統用于煉油廠、化工廠及一些中小型油庫，可滿足各種汽車和火車鶴管定量裝車的自動化控制和管理需求。從開單銷售、提貨、裝車到出庫、核算、報表，每一個環節都可以有相應的軟硬件功能支持。系統出錯自動報警，操作自動記錄，既可有效防止事故發生，又能防止操作上的人為錯誤，使操作和管理更完善。
1、 應用背景
在化工廠，采用批量控制器對裝車的批次量進行精確控制，利用變頻技術實現了自動定量裝車，提高了生產的效率。在原料卸車系統，積極推進自動卸車系統攻關，以潛油泵綜合保護器、可編程控制器、變頻器等硬件為基礎，利用卸車中間罐液位為控制條件，實現了卸車自動開停泵，中間罐液位自動控制，有效防止了卸車液壓泵空轉帶來的安全隱患，提高了卸車效率。大力推進儲罐內浮盤舌型密封帶、化工磁力泵等新技術的應用，有效減少了產品揮發，降低了產品損耗率，改善了作業環境。在鐵路系統，進一步完善微機連鎖、調度集中控制和調車無線監控項目，實現了儲運廠鐵路系統自動化集中控制作業。通過以上項目的實施，儲運廠形成了具有自主創新水平的化工自動化裝卸車系統、鐵路自動化集中控制系統。
在化工與油品裝車系統應用中，由于控制閥的突然開關，容易造成管道中的壓力在一瞬間會突然升高，產生很高的壓力峰值，這種現象稱為“水擊”或“水錘”現象。“水擊”產生的壓力峰值往往比正常工作壓力高好幾倍，且常伴有巨大的振動和噪聲，使液壓系統產生溫升，有時會使一些液壓元件或管件損壞，并使某些液壓元件（控制閥、流量計等）產生誤動作，導致設備損壞。因此，在本系統設計主要目標之一，就是盡可能的消除控制閥的突然開關而產生的“水擊”現象。除此之外還要求控制閥能達到以下要求：
•防止噴濺式進液
•低電壓，低功耗，控制較簡單
•啟閉工作可靠、無泄漏，便于維護
•能較好地解決過沖問題，重復性誤差小
•能適應各種工藝，包括流速不穩定的單支和多支管路
•為了保證系統的可靠性，提高裝車精度單套裝車系統結構如圖1所示。
圖1 單套裝車系統結構示意圖
2、杭州海沃氣動二段式切斷球閥 概述
2.1、 氣動二段式切斷球閥的作用
杭州海沃氣動二段式切斷球閥可以在打開或關閉過程中停頓一次，能夠根據系統要求精確控制流量，尤其適用于化工或油品裝車系統中，例如閥門一次全部打開，開始裝車，當流量接近設定值時，閥門關閉到小流量狀態，當達到設定值時閥門全部關閉。小流量可以在0~45%之間現場設定，比如5%，8%，10%，15%等，最終達到精確控制。
2.2、 氣動二段式切斷球閥的組成
氣動二段式切斷球閥一般由單作用或雙作用二段式氣動執行器、閥體、減壓閥、隔爆型限位開關和隔爆電磁閥五部分組成（如圖2所示）。閥體材質，法蘭標準，故障位置，電磁閥電壓，防爆等級，電氣接口，防護等級，環境溫度等技術參數完全滿足客戶需求。

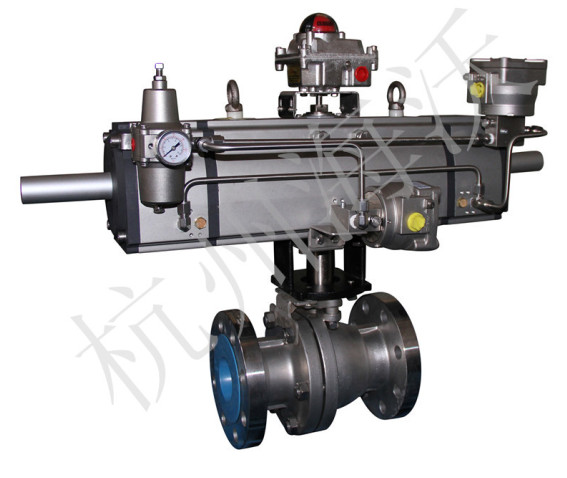

圖2 杭州海沃二段式氣動切斷球閥
2.3 、杭州海沃球閥特點
由于該球閥應用于比較苛刻的工況場合（化工廠、石油石化等行業的罐區或者儲運廠），現場環境可能有揮發性排放物、有毒氣體等危險化學品，使用要求比較高，一般采用防火球閥較多。防火球閥有以下特點：
采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，從而可以使我們的操作更加靈活。
采用全通徑或縮徑設計，流通阻力小。增加了預緊力彈簧，使得球閥具有自動泄壓功能。
每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。達到API 607/API 6FA要求，確保系統安全。
雙層閥桿填料符合德國TUV TA-LUFT的閥桿泄露測試要求。
耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。
2.4 、二段式氣動執行器工作原理
2.4.1 、二段式氣動執行器概述
二段式氣動執行器是一種特殊規格的氣動執行機構，提供了0°、X（5°~85°）和90°的三位式操作方式，中間位置是依靠二個輔助活塞的移動產生的機械制動來實現的，中間位置是可調的，如90°行程的執行器能提供任意中間位置可調。出廠時中間位置已經設定完畢，如果現場需要調節，步驟如下：
（1）松開二端保護套管；
（2）用內六角扳手松開銅軸上的定位銷；
（3）用手旋轉一段銅軸，設定更小流量，順時針旋轉銅軸，設定更大流量，逆時針旋轉銅軸，調節后固定緊定位銷，通氣試驗，看是否滿足要求，如果不能，則需反復調整幾次，直至滿足要求；
（4）在第四項控制步驟，第2步時，用手旋轉另一段銅軸，保證二端在第四項控制步驟，第3步都同時緊密頂緊氣缸端蓋，同時受力，旋緊定位銷；
（5）蓋好二端保護端蓋。
2.4.2 、雙作用二段式氣動執行器工作原理（以氣開為例，氣關只需把執行器調轉180°）
對于雙作用二段式氣動執行器，主要是考慮氣源發生故障時要求閥門保持原位，就選用其作為驅動部件。
a.、雙作用二段式氣動執行器（配2個電磁閥）
圖3 雙作用二段式氣動執行器（配1個二位五通電磁閥+1個二位三通電磁閥）
控制原理見圖3，以裝車為例，具體過程為電磁閥1帶電，閥門全部打開，進行裝車；當接近設定值時，電磁閥2帶電，電磁閥1失電（注意電磁閥2帶電3秒后電磁閥1失電），閥門進入小流量狀態；當流量達到設定值時，電磁閥2失電，閥門全部關閉。
b、雙作用二段式氣動執行器（配3個電磁閥）
圖4 雙作用二段式氣動執行器（配3個二位三通電磁閥）
控制原理見圖4，以裝車為例，如一開始需要進入小流量狀態，邏輯順序就會比只配二個電磁閥（圖1所示）更為直接，具體過程為電磁閥1和電磁閥2失電，電磁閥3帶電，閥門在小開度運行，進行裝車；當需要全部打開時，電磁閥1和電磁閥3帶電，電磁閥2失電；當裝車差不多時，閥門進入小流量狀態，電磁閥1失電，電磁閥2帶電（注意電磁閥1失電3秒后電磁閥2帶電），當流量達到設定值時，電磁閥3失電，閥門全部關閉。
2.4.3 、單作用二段式氣動執行器工作原理（以氣開為例，氣關只需把執行器調轉180°）
對于單作用二段式氣動執行器，主要是考慮氣源發生故障時要求閥門關閉（或者打開），就選用其作為驅動部件。
圖5 單作用二段式氣動執行器（配2個二位三通電磁閥）
控制原理見圖5，以裝車為例，如一開始需要進入小流量狀態，具體過程為電磁閥1和電磁閥2同時帶電，閥門在小開度運行，進行裝車；當需要全部打開時，電磁閥1失電，；當裝車差不多時，閥門進入小流量狀態，電磁閥1帶電；當流量達到設定值時，電磁閥1和電磁閥2同時失電，閥門全部關閉。
3、 改進方案
3.1、氣動調節球閥組成部分
用二段式氣動執行器目的其實就是實現小流量調節，要實現閥門在小開度的自動調節，只需一個定位器便能實現此功能，該方案就變成由單作用或雙作用氣動執行器、閥體、定位器和減壓閥四個部分組成。首先從配置上大大的減少組成部件，減少邏輯順序，避免誤操作，大大提高工作效率。
3.2 氣動調節球閥工作原理
a、雙作用氣動執行器（配雙作用定位器）
主要考慮氣源故障狀態時要求閥門保持原位，選用雙作用氣動執行器，接受4-20mA輸入信號，即可實現0-100%任意開度的調節。
b、單作用氣動執行器（配單作用定位器）
主要考慮氣源故障狀態時要求閥門關閉（或者打開），選用單作用氣動執行器，接受4-20mA輸入信號，即可實現0-100%任意開度的調節。
3.3 、調節曲線（如圖6所示）
通常O型球閥作為二位式開關作用，該方案主要考慮實際使用過程中只是起調節流量大小的作用，不要求調節特性，所以采用配置定位器模式能完全實現小流量調節的作用。
圖6 “O”型球閥流量特性曲線（以DN100為例）
4、二段式球閥方案和改進方案（配定位器球閥）對比
隨著自動化程度越來越高，降低人的勞動強度，實現精確控制，提高生產效率是大勢所趨，改進方案將會被越來越的工廠所采用，其相比較常規二段式球閥方案比較有如下特點：
組成部件少，從而故障率大大減少，成本也隨之降低，性價比高；
改進方案操作方便，可以自動給定任意開度；而二段式球閥的邏輯順序比較復雜，容易出現誤操作；
小開度的設定，二段式球閥非常麻煩，需要人工對機械部件進行調整，尤其對于大的執行機構，比較費時費力；
改進方案維護簡單方便，二段式球閥維護比較復雜。
5 、結束語
改進方案（配定位器球閥）經過近一年半的運行，在裝車時運行穩定、控制精確、操作簡單、維護方便和易于擴展，由此可見改進方案可以有效的替代傳統的二段式球閥方案。其應用前景也是非�？捎^的。
|
